文丘里混流噴嘴
攪拌混合噴嘴
徹底的混合可提高溶液均勻性均勻混合
可以使用小型泵以循環大量槽罐溶液
無需壓縮空氣和鼓風機空氣
混流噴嘴根據射有引力原理,用合理的幾何曲面參數設計而成。能形成大流量的循環,具有防止阻塞的噴孔
概述
混流噴嘴在工作時,液體在泵壓力作用下進入混流噴嘴并達到高速運轉,通過流體動量交換,在引導口周圍形成低壓區域,由于區域的壓力差以及液動量作用于被吸引液體,使之高速工作射流和被吸引流體共同一1:4流體輸量進入混合擴散段噴射出來,達到溶液無空氣混合攪拌。螺紋提供1/4,3/8,1/2,3/4。
特點
根據伯努利射流引力原理,采用合理的幾何曲面參數設計而成。流體從錐形噴嘴高速噴出,在引導口周圍形成低壓區域,由于區域壓力差以及液動量作用于吸引液體,使高速工作射流與被吸引液體共同以1:4流體輸量進入混合擴散段噴射出來,達到溶液無空氣混合攪拌。
1、省時:均勻混合縮短維護時間,徹底的混合可提高溶液均勻性:溫度、PH值、固體/氣體分散和化學分布;有助于確保產品/工藝質量。
2、省錢:可以使用小型泵運行以循環大量槽罐溶液,減少購買成本和運行成本
3、省力:操作和維護簡單,無活動部件,操作和維護簡單
4、省氣:無需壓縮空氣和鼓風機空氣,并消除由此產生的油污和/或通風問題

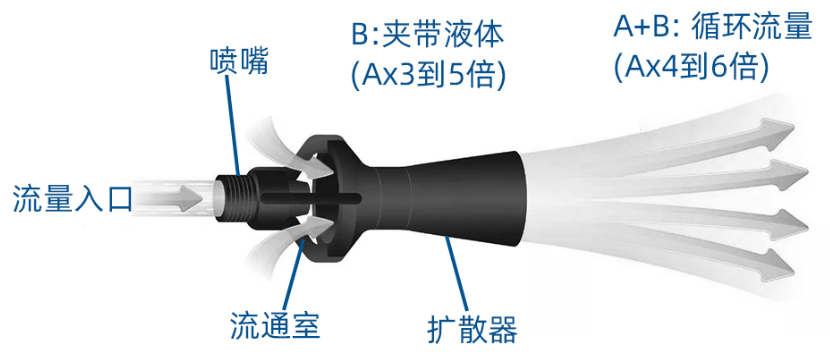

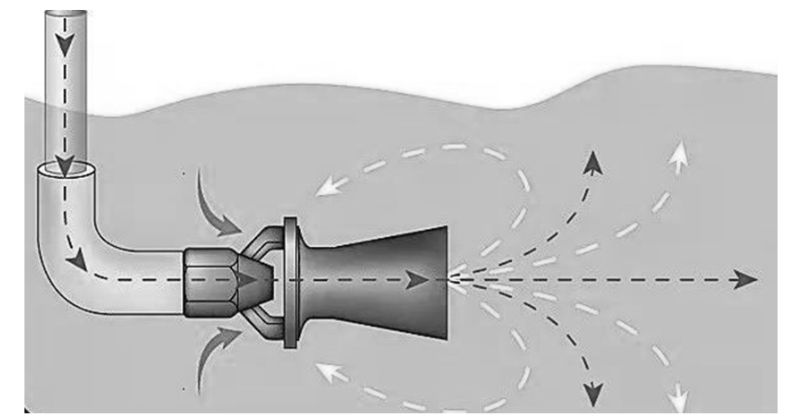

工作原理
加壓液體被注入噴嘴。當液體高速流出時,液體通過噴嘴的流室吸入周圍溶液。這種額外的液體流量與泵送溶液混合并使其體積倍增。根據噴嘴的尺寸和設計,噴嘴可攜帶多達五倍的泵送溶液量。
回水?dāng)嚢枋谴蛩帣C(jī)水路很重要的環節,也是容易被忽視的部件?;厮?dāng)嚢杩梢酝ㄟ^(guò)緩壓閥的回水和泵多余的回水來實現,將回水管線直接接到罐底。常常出現攪拌效果不好的情況,噴完藥后,罐底會有殘余藥劑的沉淀。
混合攪拌嘴利用文丘里結構原理,高流速的藥液產生負壓將周邊的藥液吸入到噴嘴內部,利用噴射器裝置,將藥液噴出,在藥箱內形成循環。加裝混合攪拌噴嘴可以極大程度的增加藥箱內的藥液循環,有利于藥劑的混合,減少沉淀的出現,提高藥劑的利用率。

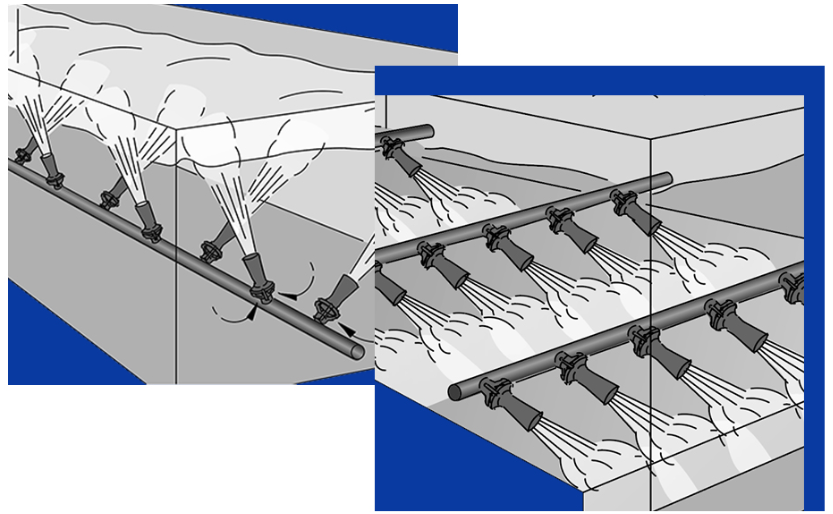

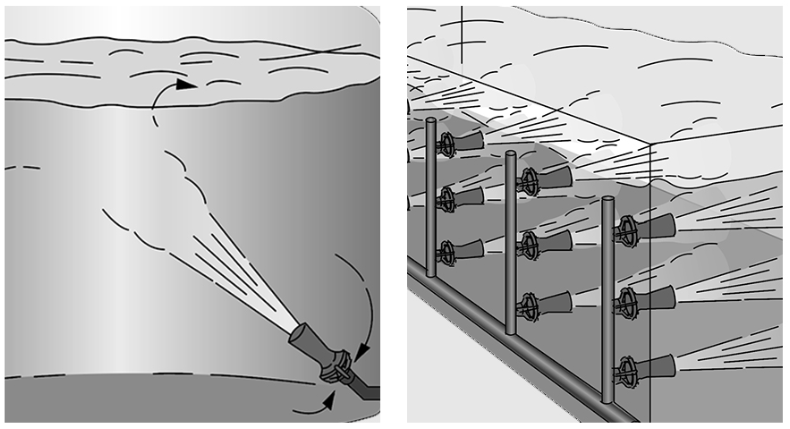

如何優化您的混合操作
大流量通道減少堵塞提高液體循環流速
1、夾帶的溶液比泵送的溶液多四倍
2、大流量開口可使顆粒物通過,減少阻塞
3、流動室設計避免內部材料積聚
4、廣泛的材料選擇,可以提供特殊的鑄件金屬材料。根據客戶現場的工藝條件定制不同的混合噴嘴
5、安裝配件簡化安裝過程,并可實現簡便、精確地調節噴嘴流量
6、有大尺寸的混合噴嘴使用經驗,可以更好的為客戶進行選型
7、可以更好的保證噴嘴在較低壓力下的使用性能
8、專業的CFD仿真團隊,可以更好地解決噴嘴的布置與混合效果

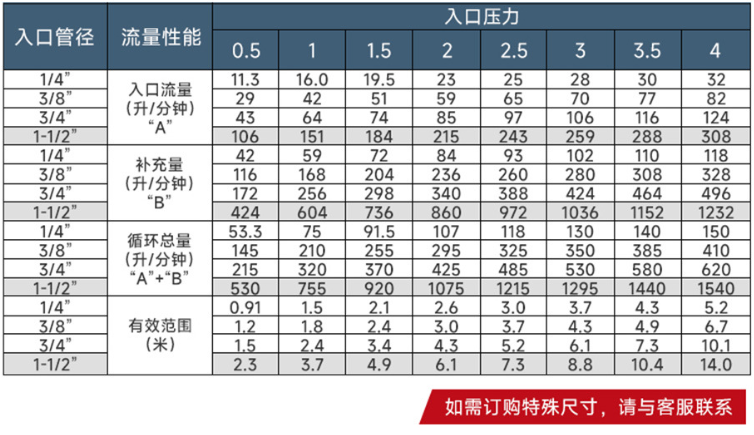

選型參數
