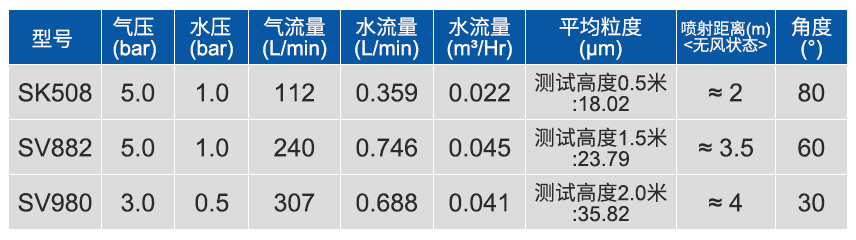

雙流體超聲波干霧噴嘴參數

雙流體超聲波干霧噴嘴設計特點

1、工作原理：細水流被高速流動的氣流剪切形成初步霧化，初步霧化的水滴混合高速氣流，撞擊在震動頭上，進一步霧化為極細顆粒的水霧

2、霧化的水滴平均顆粒度很小，而且最大顆粒度與最小顆粒度相差不大，粒度均勻

3、震動頭與高速氣流撞擊產生的振動，可以防止灰塵或其他外物粘附在噴孔里，保證噴嘴正常工作

4、產品可靠而且極少需要維修

雙流體超聲波干霧噴嘴概述

通過高頻率的機械聲波，通過通道設計與壓縮空氣振動部份的振動頭混合,為了進一步提高霧化能力，共鳴腔的氣流路徑體現在噴頭的本身的氣流放大功能，強大地沖擊力。一旦產生這種強大的沖擊波，水被剪切成相對小水滴。這些小水滴，然后進行激烈的聲能轉換成工作到數千微米大小的液滴爆炸中被高速空氣帶走。

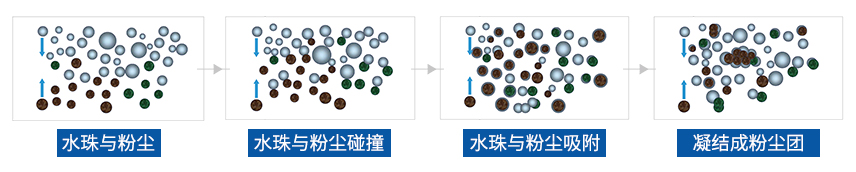

原理示意圖

特點

1、超聲波霧化噴嘴形成環形的打擊區域；

2、液滴大小為小到中；

3、在0.7bar(10psi)壓力下，由反射帽蓋所決定的反射角度有：1209150°和180°；

4、這種直線型噴嘴當被裝入T型接頭或集管上時具有較低的斷面投影，廣泛用于煤灰抑制。

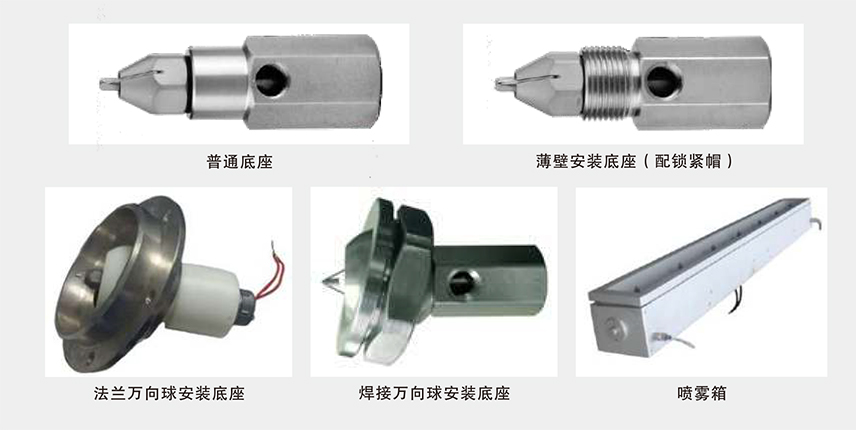

安裝方式

本公司為超聲波霧化噴嘴提供幾種適用于不同場合的安裝底座，滿足各種不同用戶的需求。有普通底座、薄壁安裝底座、萬向球安裝底座、噴霧箱。

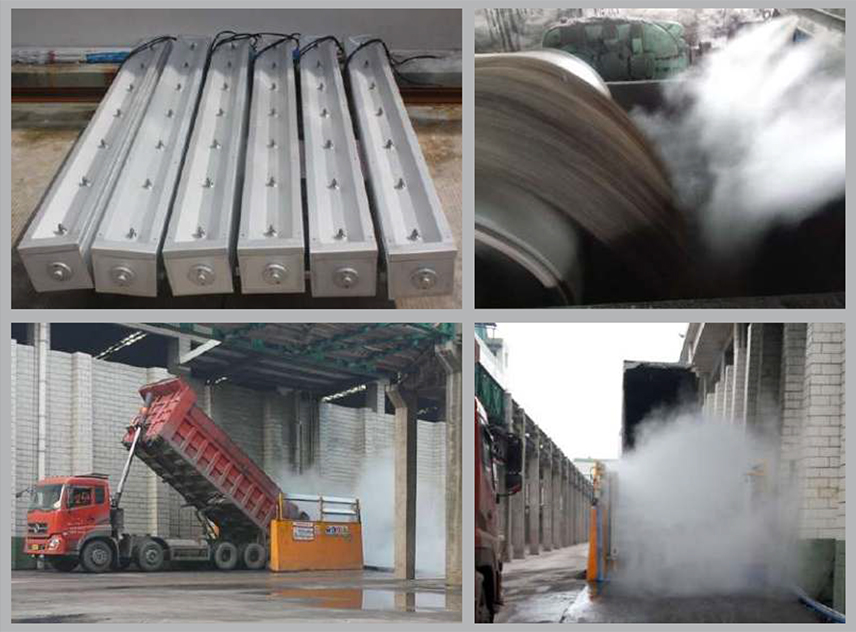

工程案例
