系統構成

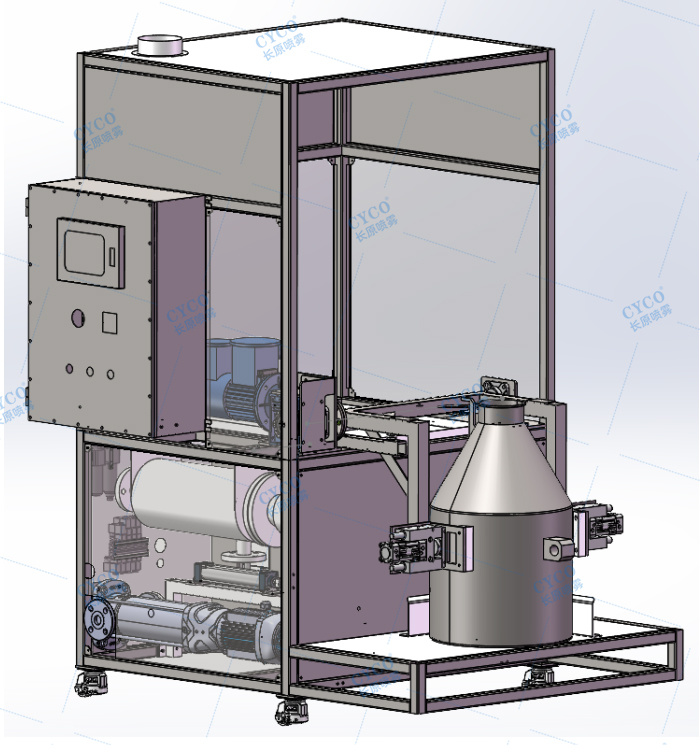

本料桶半自動清洗裝置由防爆控制柜、高壓泵、PLC自動控制柜、管道系統、自動夾緊-翻轉-升降裝置、感應裝置、洗罐器等組成

具有良好的穩定性，桶體輸送到翻轉上桶位，感應器檢測到桶，氣缸將 桶夾緊，上桶位的桶經翻轉機構工作將桶翻轉 180 ° , 放置清洗或烘干工位；

整套設備結構簡單、造價低、工作效率高、安全可靠。

工作流程

1.人工將料桶放置在平臺上 ，確認料桶位置放好。

2. 按下啟動按鈕 ，夾緊機構開始工作 ，將桶校正夾緊 ，隨即桶翻轉機構工作，將桶 180°翻轉至清洗位。

3. 感應器檢測到料桶后 ，隨即升降機構工作將清洗頭伸入料桶內部。

4. 泵站開始工作 ，將高壓水經管道輸送至清洗頭， 固定式清洗球工作， 內洗進行 ，清潔料桶內部。

5. 清洗完成后 ，通入熱風， 內烘干接口對接到桶底部法蘭口 ，潔凈空氣通 過加熱 ，用熱風行成對流 ，將桶內部水分蒸發排出；廢氣可通過廢氣排風口 排放至廢氣處理設備。

6.烘干完成后 ，升降機構將烘干頭拉出料桶。桶翻轉機構工作，將桶 180° 翻轉 ，人工把桶移走。

7.依次循環操作下一個桶。
